厌氧胶凭借隔绝空气快速固化的特性，在机械、汽车、航天等领域成为粘接密封的核心材料。其使用效果取决于完整流程的精准控制，从表面处理到固化的每一步都影响最终性能。​

一、表面处理：粘接效果的基础​

表面处理是决定厌氧胶性能的关键环节，需实现 “无油、无锈、无水分”。机械清​理先用钢丝刷或砂纸去除锈迹、氧化层，对于螺纹孔等精细结构，可用专用螺纹刷清理残留碎屑。化学清洗需选用无水乙醇、异丙醇或专用清洗剂，擦拭时遵循 “一擦到底” 原则，避免来回擦拭造成二次污染。​

不同材质处理略有差异：铸铁等多孔材料需额外增加清洗次数，防止孔隙内油污渗出;铝合金表面氧化膜较厚时，可用 5% 磷酸溶液轻蚀 30 秒后立即冲洗，提升胶液浸润性。处理后的表面应在 1 小时内完成涂胶，避免重新吸附水汽或油污。​

二、涂胶技巧：均匀可控是关键​

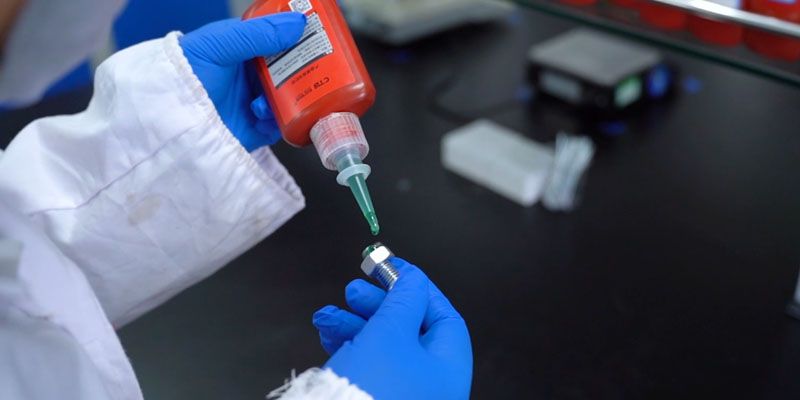

涂胶前需根据部件类型选择合适方式。螺纹连接时，在螺栓旋合段 3-5 个牙面均匀点胶，水平螺栓宜从螺纹中段向两端涂抹，垂直螺栓需从底部向上涂胶，防止胶液流淌。对于 M10 以上大规格螺栓，建议在螺纹根部增加胶量，形成 “密封坝”。​

平面密封时，沿结合面内侧 3mm 处涂抹连续胶线，胶线直径为缝隙宽度的 1.5 倍，法兰盘等大尺寸平面可采用 “回” 字形涂胶法，确保边缘密封完整。涂胶工具优先选用 PE 材质胶嘴，避免金属嘴与胶液发生反应，每次停顿后需清理胶嘴，防止胶液固化堵塞。​

三、装配要点：把握时间窗口​

涂胶后需在活化期内完成装配，普通厌氧胶活化期为 10-15 分钟，快固型缩短至 5 分钟。装配时应一次性旋合到位，避免反复拆卸，螺纹连接需按规定扭矩分 2-3 次拧紧，第一次达到 50% 扭矩，静置 2 分钟后拧至标准值。​

圆柱形部件配合时，采用 “旋转压入法”，边旋转边施加轴向力，确保胶液均匀填充间隙。过盈配合件装配后需保持压力 30 分钟以上，防止胶液未固化前出现松动。装配完成后应清理溢出胶液，未固化胶液可用布蘸清洗剂擦除，避免固化后难以处理。​

四、固化控制：环境与时间的平衡​

固化过程需控制温度、湿度两大参数。理想环境为 25℃、相对湿度 40%-60%，此时 24 小时可完全固化。低温环境(5-15℃)需延长固化时间至 48 小时，或采用红外灯加热至 50℃，每加热 1 小时可缩短固化周期 6 小时。​

不同材质对固化速度影响显著：铜、钢等活性金属表面固化最快，不锈钢、镀锌件需涂抹促进剂，涂抹后晾置 30 秒再装配，可将固化时间缩短至 8 小时。固化初期(2 小时内)避免振动或受力，完全固化前禁止接触油品、溶剂等介质。​

掌握这套从表面处理到固化的全流程指南，能让厌氧胶的粘接强度提升 30% 以上，密封性能更持久。实际操作中需根据环境条件和材质特性灵活调整，通过细节把控实现最佳效果。如果您还有任何密封胶、厌氧胶的疑问，欢迎与我司取得联系。
